|
商品の詳細:
|
| 商品名: | ボール ミル粉砕媒体の鋼球 | 証明: | ISO14001,OHSAS18001,ISO |
|---|---|---|---|
| Breage: | 1％max | パッケージ: | 容器袋の/steelのドラム |
| ハイライト: | 5 インチ研削鋼球、45HRC 研削鋼球、研削メディア鋼球 150 mm,45HRC Grinding Steel Balls,Grinding Media Steel Balls 150mm |
||

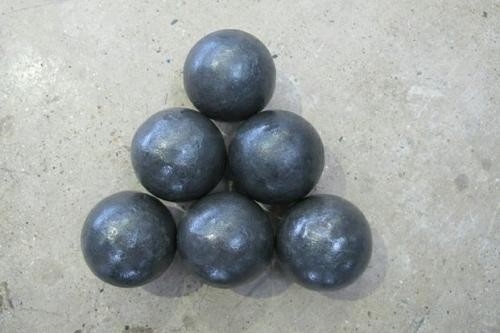

研削鋼球 5"高品質鍛造研削ボール 研削メディア
鍛鋼球の化学組成
|
シリーズ エレメント |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) |
| HF-A | 0.42～0.50 | 0.17～0.37 | 0.5～0.80 | 0～0.25 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| HF-B | 0.48-0.56 | 0.17～0.37 | 0.60～1.0 | 0～0.25 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| HF-C | 0.57～0.65 | 0.17～0.37 | 0.70～1.0 | 0～0.25 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| HF-D | 0.62-0.70 | 0.17～0.37 | 0.90～1.0 | 0～0.25 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| HF-E | 0.37～0.45 | 0.17～0.37 | 0.50～0.8 | 0.80～1.1 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| B-1 | 0.52-0.65 | 0.17～0.37 | 0.60～1.2 | 0～0.25 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| B-2 | 0.70～0.80 | 0.17～0.37 | 0.60～0.80 | 0.50～0.60 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| B-3 | 0.72-0.92 | 0.17～0.37 | 0.70～1.0 | 0.50～0.90 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
鍛鋼球のテクニカル指標
| 直径(mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 125 | 150 |
| 直径公差(mm) | ±2 | +3、-2 | +4、-3 | +5、-4 | ||||||||
| ラウンドレス(%) | 最大2% | 最大3% | 最大4% | 最大5% | ||||||||
| シリーズ | 直径 | 表面硬度 | 破損風袋 | 衝撃値 | ボール数 | 微細構造 |
| HF-A | 20-150MM | 45～50HRC | 最大1% | 12J/cm^2 | 8000 | M+C |
| HF-B | 20-150MM | 48-50HRC | 最大1% | 12J/cm^2 | 10000 | M+C |
| HF-C | 20-150MM | 55-60HRC | 最大1% | 15J/cm^2 | 12000 | M+C |
| HF-D | 20-150MM | 58-65 HRC | 最大1% | 15J/cm^2 | 12000 | M+C |
| HF-E | 20-150MM | 48～50HRC | 最大1% | 12J/cm^2 | 8000 | M+C |
| B-1 | 20-150MM | 48-50HRC | 最大1% | 12J/cm^2 | 10000 | M+C |
| B-2 | 20-150MM | 58-65 HRC | 最大1% | 15J/cm^2 | 12000 | M+C |
| B-3 | 20-150MM | 60～65HRC | 最大1% | 15J/cm^2 | 12000 | M+C |
理論重量
| 直径 | 理論重量 | 直径 | 理論重量 |
| 20mm | 32.8g | 90mm | 2988.9g |
| 25mm | 64.0625g | 100mm | 4100g |
| 30mm | 110.7g | 110mm | 5457.1g |
| 40mm | 262.4g | 120mm | 7084.8g |
| 50mm | 512.5g | 125mm | 8007.8125g |
| 60mm | 885.6g | 130mm | 9007.7g |
| 70mm | 1406.3g | 140mm | 11250.4g |
| 80mm | 2099.2g | 150mm | 13837.5g |
鍛造鋼球の製造工程

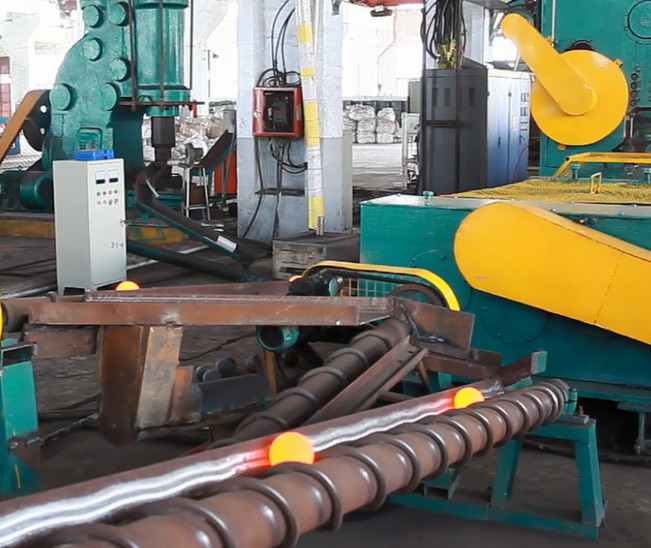

1) 熱間圧延鋼球の全自動生産ライン
手動で材料を貯蔵ラックに入れる→自動連続供給装置→ストークホールピンチロール供給装置→炉加熱→ピンチロール排出スピード排出→ローリングボールマシンに入る→ローリングボールクエンチングシステム→鋼球膨張自己焼戻し装置→完成品鋼球
20mm-40mm熱間圧延鋼球生産ライン
コンタクトパーソン: Mrs. Anne Wang
電話番号: 86-15650016520
