|
商品の詳細:
|
| 形: | ラウンド | 特徴: | 摩耗抵抗、円形の損失無し |
|---|---|---|---|
| 破損の率: | ≤1% | 低下の数: | ≥12000 |
| 影響の価値: | ≥12J/CMの′ 2 | Metallographic構造: | M + C |
| ハイライト: | 63HRC 鋼球研削、鋼球研削耐摩耗性、B2 合金鍛造鋼球,Steel Ball Grinding Wear Resistant,B2 Alloy Forged Steel Balls |
||

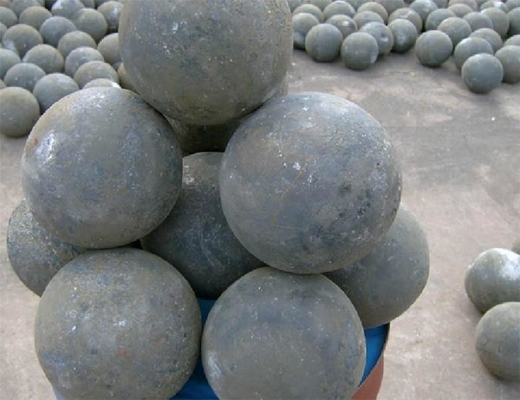

20-160mm ボールミル耐摩耗鋼球 B2 合金鍛造固体鋼球メーカー
製品紹介
鍛造鋼球は、カーボン研磨鋼球、マンガン研磨鋼球、特殊研磨鋼球に分けられます。鍛造鋼球は当社の強みの一つです。直径20-70mmおよび80-150mmの鋼球は、高度な自動熱間圧延および熱間鍛造鋼球生産ラインによってそれぞれ生産されます。高度な焼入れ技術により高能率で均一な硬さの華福粉砕ボールです。高度な機能として、これらの研削ボールは、高精度の寸法、丸みを帯びた幾何学形状、高硬度と優れた機械的特性、耐摩耗性、変形なし、破損なしを特徴としています。
炭素鋼研削ボール
炭素鋼の粉砕ボールが最も一般的に使用されています。鉱山、発電所、化学工場、製粉所の大型ボールミルなどに広く使用されています。直径は20-150mmです。また、お客様のご要望に応じて、すべてのサイズの製品をカスタマイズすることもできます。主な製品の性能は次のとおりです。
|
化学組成 |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) | |
| 0.42～0.50 | 0.17～0.37 | 0.5～0.8 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| サイズ | 20-150mm(0.8インチ-6インチ) | ||||||||
|
硬度 |
深刻 | 硬度 | |||||||
| 標準硬度 | 48-53HRC | ||||||||
| 高硬度 | 55～60HRC | ||||||||
| 衝撃値 | ≧12J/CM^2 | ||||||||
| ボール数 | ≥12000回 | ||||||||
| 微細構造 | M+C(C-Carbide M-マルテンサイト) | ||||||||
マンガン鋼グラインディングボールⅠ
マンガン鋼の粉砕ボール I は、韓国、日本、北朝鮮で人気があり、衝撃値は 12J/cm^2 以上で、マンガン含有量は約 0.6 ～ 1.0% です。マンガン砥石の中では最安値です。パフォーマンスは次のとおりです。
|
化学組成 |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) | |
| 0.48-0.56 | 0.17～0.37 | 0.6-1.0 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| サイズ | 20-150mm(0.8インチ-6インチ) | ||||||||
|
硬度 |
深刻 | 硬度 | |||||||
| 標準硬度 | 50～55HRC | ||||||||
| 高硬度 | 55～60HRC | ||||||||
| 衝撃値 | ≧12J/CM^2 | ||||||||
| ボール数 | ≥12000回 | ||||||||
| 微細構造 | M+C(C-Carbide M-マルテンサイト) | ||||||||
マンガン鋼砥石Ⅱ
高硬度で耐食性に優れたマンガン鋼砥石IIです。主に鉱山や石英砂工場の湿式ボールミルで使用されています。ピュア、メキシコ、スペイン、インド、オーストラリア、南アフリカに輸出されています。次のような特定のパフォーマンス:
|
化学組成 |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) | |
| 0.57～0.65 | 0.17～0.37 | 0.7～1.0 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| サイズ | 20-150mm(0.8インチ-6インチ) | ||||||||
|
硬度 |
深刻 | 硬度 | |||||||
| 標準硬度 | 53-58HRC | ||||||||
| 高硬度 | 55～60HRC | ||||||||
| 衝撃値 | ≧15J/CM^2 | ||||||||
| ボール数 | ≥15000回 | ||||||||
| 微細構造 | M+C(C-Carbide M-マルテンサイト) | ||||||||
マンガン鋼砥石Ⅲ
マンガン含有量の多いマンガン鋼砥石Ⅲで、衝撃値は15J/cm^2以上、摩耗が少ない。世界中によく輸出されています。次のようにパフォーマンス:
|
化学組成 |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) | |
| 0.62-0.70 | 0.17～0.37 | 0.9-1.0 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| サイズ | 20-150mm(0.8インチ-6インチ) | ||||||||
|
硬度 |
深刻 | 硬度 | |||||||
| 標準硬度 | 55～60HRC | ||||||||
| 高硬度 | 58-63HRC | ||||||||
| 衝撃値 | ≧15J/CM^2 | ||||||||
| ボール数 | ≥15000回 | ||||||||
| 微細構造 | M+C(C-Carbide M-マルテンサイト) | ||||||||
特殊鋼研削ボール私
世界中で広く使用されている砥石です。ボリューム硬度が高く、摩耗が少ない。品質は顧客によってよく受け入れられます。以下の詳細な性能をご確認ください。
|
化学組成 |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) | |
| 0.72～0.80 | 0.17～0.37 | 0.8～0.9 | 0.5～0.6 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| サイズ | 20-150mm(0.8インチ-6インチ) | ||||||||
|
硬度 |
深刻 | 硬度 | |||||||
| 標準硬度 | 58-63HRC | ||||||||
| 高硬度 | 62-65HRC | ||||||||
| 衝撃値 | ≧15J/CM^2 | ||||||||
| ボール数 | ≥15000回 | ||||||||
| 微細構造 | M+C(C-Carbide M-マルテンサイト) | ||||||||
特殊鋼研削ボールⅡ
この研削用鋼球は、靭性に優れ、破損のない新しいタイプの鋼球です。ユーザーの新しいお気に入りです。次のようにパフォーマンス:
|
化学組成 |
C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) | |
| 0.58-0.65 | 1.60～1.90 | 0.65～0.80 | 0.70～0.90 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| サイズ | 20-150mm(0.8インチ-6インチ) | ||||||||
|
硬度 |
深刻 | 硬度 | |||||||
| 標準硬度 | 58-63HRC | ||||||||
| 高硬度 | 62-65HRC | ||||||||
| 衝撃値 | ≧18J/cm^2 | ||||||||
| ボール数 | ≥18000回 | ||||||||
| 微細構造 | M+C(C-Carbide M-マルテンサイト) | ||||||||
その他のカスタマイズされた材料
| シリーズ/エレメント | C(%) | Si(%) | Mn(%) | Cr(%) | Cu(%) | Mo(%) | P(%) | S(%) |
| 80# | 0.77-0.85 | 0.17～0.37 | 0.50～0.80 | 0～0.25 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| 40Mn | 0.37-0.44 | 0.17～0.37 | 0.70～1.0 | 0～0.25 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| 40Mn2 | 0.37-0.44 | 0.17～0.37 | 1.40～1.80 | 0～0.25 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| 70Mn | 0.65-0.75 | 0.17～0.37 | 0.90～1.20 | 0～0.25 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| 70Mn2 | 0.65-0.75 | 0.20～0.45 | 1.4-1.8 | 0～0.25 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| 40Cr | 0.37～0.45 | 0.17～0.37 | 0.50～0.8 | 0.80～1.1 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| 70Cr2 | 0.65-0.75 | 0.20～0.30 | 0.75～0.90 | 0.55～0.70 | 0～0.25 | 0～0.30 | 0～0.030 | 0～0.030 |
| B1 | 0.52-0.65 | 0.17～0.37 | 0.60～1.2 | 0～0.25 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| B2B | 0.58-0.65 | 0.17～0.37 | 0.90～1.0 | 0.60～0.65 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| B4 | 0.60～0.65 | 1.60-1.70 | 0.70～0.80 | 0.70～0.80 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| B-6 | 0.75～0.85 | 0.2～0.40 | 0.90～1.0 | 0.85～0.95 | 0～0.25 | 0.06-0.13 | 0～0.035 | 02-0.035 |
| B-6A | 0.82～0.95 | 0.20～0.40 | 0.92-1.02 | 0.80～0.95 | 0～0.25 | 0.06～0.10 | 0～0.035 | 0～0.035 |
| B-7 | 0.35～0.40 | 0.17～0.37 | 0.70～0.80 | 0.90～1.0 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| BV | 1-1.06 | 0.17～0.37 | 0.9-1.0 | 0.55-0.65 | 0～0.25 | 0～0.30 | 0～0.035 | 0～0.035 |
| GCr15 | 0.95-1.05 | 0.15～0.35 | 0.20～0.40 | 1.30-1.65 | 0～0.25 | 0～0.10 | 0～0.027 | 0～0.20 |
| 16Mn | 0.13-0.19 | 0.2～0.6 | 1.2-1.6 | 0～0.30 | 0～0.25 | --- | 0～0.03 | 0～0.03 |
コンタクトパーソン: Mrs. Anne Wang
電話番号: 86-15650016520
